eBioo® Software

sprich: [ˌebi ˈjuː]
Die eBioo® Neurofeedback Software wurde entwickelt, um Standard-Neurofeedback-Trainings leicht und schnell konfigurieren und durchgeführen zu können.
Trainer
Heimtrainer (*1)
de / en
Nbt Opt4 4-Kanal-Einheit

4-Kanal-Einheit







Die Neurofeedback-Software eBioo® wurde vom Inhaber von Soft-dynamics seit 2007 entwickelt und sollte insbesondere folgende Eigenschaften aufweisen:

  • eine möglichst leichte, intuitive und visuelle Benutzerführung
  • eine Klientenverwaltung mit der Möglichkeit zur Protokollierung von Trainingsverläufen
  • die Optimierung und klientspezifische Adaption von Trainingdesigns während des laufenden Trainings (en: "on-the-fly")
  • eine EEG-Spektraldarstellung ausgewählter Trainingsfunktionen (Amplitude, Kohärenz, auch Asymmetrie und mehr ...) in Echtzeit mit hoher, skalierbare Amplituden- und Frequenzauflösung und zusätzlich Anzeige der jeweiligen Schwankungsbreite
  • ein aussagekräftiges Monitoring durch Einblenden variabler, statistischer Auswertungen und Graphiken
  • die Möglichkeit zum Anfertigen von sQEEG-Analysen


Auch ungeübte Heimanwender finden sich mit eBioo sofort zurecht. Bisherige Benutzer sind begeistert.
Folgende Spezialfunktionen und Eigenschaften stehen zusätzlich zur Verfügung:

  • eine deutschsprachiges Handbuch und Benutzerführung (umschaltbar auf englische Benutzerführung)
  • schnelle und übersichtliche Erstellung sowie Optimierung von Trainingdesigns für die Standard-Trainingsfunktionen, wie zum Beispiel Amplitude, relative Amplitude und Kohärenz ...
  • Möglichkeit zum Speichern von Trainingdesigns, EEG-Daten und Trainingsverlauf
  • Durchführung von 2- oder 4-Kanal-Trainings
  • Feedback mit MIDI-Instrumentenklängen, Musik-CDs und frei erhältlichen WAV-, AVI-, MPEG- oder WMV-Feedbackdateien
  • Alpha/Theta-Training, Alpha-Synchrony und Alpha-Peak-Frequenztraining
  • Video-Feedback auch auf separatem Bildschirm
  • eine Trenddarstellung der Trainingswerte
  • einfache Auswahl der Sensoren d.h. Elektrodenplätze durch anklicken in der Int.10-20-Darstellung
  • selbstjustierende Filter-Feedbackgrenzen anhand der gewählten Belohnungsrate und Feinjustierung der Filter-Frequenzgrenzen



      Siehe auch: Funktionsumfang im eBioo Datenblatt oder eBioo Benutzer-Handbuch pdf_icon PDF-doc










Neurofeedback Software eBioo

größeres Bild

Trainingsfunktionen: Die folgenden Trainingsfunktionen stellt eBioo bereit:

Amplitude, Kohärenz, Leistung (Power), relative Amplitude, Band Amplitude, Asymmetrie, Spitzenfrequenz, Phasen-Synchronität, relative Asymmetrie, Phasen-Differenz, und weitere ...

Konfiguration von Trainingdesigns unter Verwendung der Standard-Trainingsfunktionen:

Obwohl es recht einfach ist, ein Training-Design unter Verwendung der Trainingsfunktionen in eBioo zusammen zu stellen, werden einige vorgefertigte Designs zur Auswahl angeboten.

Zum Beispiel:
- C3/C4 Beta/SMR-Training
- F3/F4 Delta/HiBeta ermäßigen (en: inhibit)
- Theta/Beta-Ratio ermäßigen
- Delta ermäßigen

- O1/O2 Alpha-Amplituden-Training
- F3/F4 Alpha-Asymmetrie ermäßigen
- Pz Alpha/Theta-Training
- Alpha-Synchrony-Training

Die Designs können vor der Benutzung auch beliebig modifiziert oder in modifizierter Form zur späteren Verwendung abgespeichert werden.

In einem Trainingsdesign können die Standard-Trainingsfunktionen sofort beliebig kombiniert und (wie beim Z-Wert-Training) gleichzeitig trainiert werden ! ohne, dass Sie sich um Unterschiede in den Wertebereichen selbst kümmern müssen - eBioo übernimmt diesen Abgleich für Sie.
Alle Standard-Trainingsfunktionen können auch frequenzaufgelöst als Spektraldarstellung (z.B. Kohärenz als Funktion der Frequenz) angezeigt werden ! Dadurch können die "Hot-Spots" ausfindig gemacht und gezielt trainiert werden.



eBioo STARTER Kit Software herunterladen und 3 Monate kostenlos testen.


Bei vielen marktgängigen Software-Produkten muss ein sogenanntes Design in einem Formblatt entworfen werden oder es muss eine spezielle mathematische Formel in einem "Wizard" eingegeben werden, um neue Trainingskonzepte zu realisieren. Der Aufwand für Entwurf, Realisierung und Test eines neuen und genau auf einen Klienten abgestimmten Trainingskonzepts übersteigt hier oft weit mehr als eine Stunde Arbeitszeit und erfordert nicht selten eine ingenieurähnliche Vorgehensweise. Zudem sind diese Designs statisch, d. h. es kann während der laufenden Trainingssession kaum auf die individuellen Besonderheiten des Klienten hin optimiert werden.

Ein vergleichbares Training in eBioo zu konfigurieren erfordert oft nicht mehr als 2 bis 3 Minuten an Zeitaufwand.

In eBioo ist nur folgendes erforderlich: Auswahl der Datenkanäle, Auswahl der Trainingsfunktionen und Auswahl der dazugehörigen Frequenzbereiche. Mehrere Trainingsfunktionen und Frequenzbereiche können in einer Trainingssession selbstverständlich miteinander kombiniert und während des laufenden Trainings optimiert werden. Die hochauflösende Spektraldarstellung liefert dabei während des Trainings bereits hilfreiche Rückmeldungen zur Optimierung der Parameter.


Konzeptideen von eBioo machen 'Schule':

Von anderen Herstellern wurde das Konzept der mehrsprachigen Benutzerführung und die Möglichkeit zur Auswahl der Elektrodenplätze durch Anklicken in der Int.10-20-Darstellung mittlerweile (2010/11) kopiert und Kooperationspartner haben beim Inhaber von Soft-dynamics für die Übersetzung der technischen Fachbegriffe in's Deutsche um Unterstützung angefragt und mittlerweile erhalten.

Auch die Bildschirmaufteilung von eBioo mit Reitern und programmierbarer Bildaufteilung wurde von einem der Mitbewerber in einer Software-Erweiterung schon erstaunlich ähnlich nachgebildet und "1000 mal schneller" ist eBioo schon seit der Version 0.94 (2009, siehe Historie)


eBioo®, das Original:          ... mit vielen weiteren "Specials", die noch nicht anderweitig übernommen wurden



eBioo Programmbeschreibung

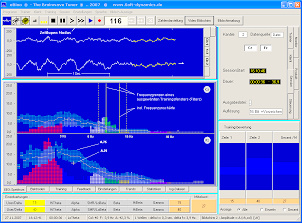

Neurofeedback - eBioo Hauptbildschirm


1.0 eBioo Software größeres Bild

Einführung:

Das Programm stellt 3 Funktionsweisen zur Verfügung:

 Training,   Simulation   und   Wiedergabe.

Die Software stellt eine Reihe von Trainingsfunktionen zur Verfügung, wie: Amplitude, relative Amplitude, Asymmetrie, Kohärenz, Spitzenfrequenz, Phasensynchronität und weitere. Alle Trainingsfunktionen können in der Spektraldarstellung angezeigt und im Training beliebig miteinander kombiniert werden. Die Filter (Frequenzfenster) können 'on-the-fly' während des Trainings verändert werden und wirken sich sofort auf das Training aus. Nach Festlegung der Feedback-Rate ist die Feedback-Schwelle selbstjustierend. Die Frequenzgrenzen der Filter (Frequenzfenster) und die Frequenzunschärfe können auf dem Bildschirm in WYSIWYG-Manier angezeigt werden.
Die eBioo-Software ist zur Zeit als 2 oder 4-Kanalversion (Brainwave Tuner® oder Brainwave Trainer) erhältlich.

Die Trainingsstrategie (das Trainingsdesign) läßt sich unter dem Reiter 'Training' konfigurieren. Als Trainingsdesign kann eine einzelne Funktion oder mehrere unterschiedliche Funktionen zur Feedback-Ermittlung auch mit unterschiedlichen Frequenzgrenzen in Kombination gleichzeitig konfiguriert werden. Die augenblickliche Amplitude wird zusammen mit der mittleren Amplitude und der Schwankungsbreite der Amplitude in Spektraldarstellung abgebildet. (siehe auch: Statistikauswertung) Die Spektraldarstellung der augenblicklichen Amplitude, die abgebildeten Frequenzgrenzen der Filter und die Schwankungsbreite der Amplitudenmittel ermöglichen eine Feinjustierung der Frequenzgrenzen der Filter und andere Trainingsparameter während des Trainings. Die Software steht zur Zeit in zwei Sprachen (Deutsch und English) zur Verfügung. Die Sprache der Anzeigeelemente läßt sich auch während des Trainings über den Menüpunkt 'Sprache' wechseln. Die Software ist für die simultane Verarbeitung von bis zu 8 Kanälen (in einer Pro Version) getestet und vorbereitet.


Siehe auch: Funktionsumfang im eBioo Datenblatt

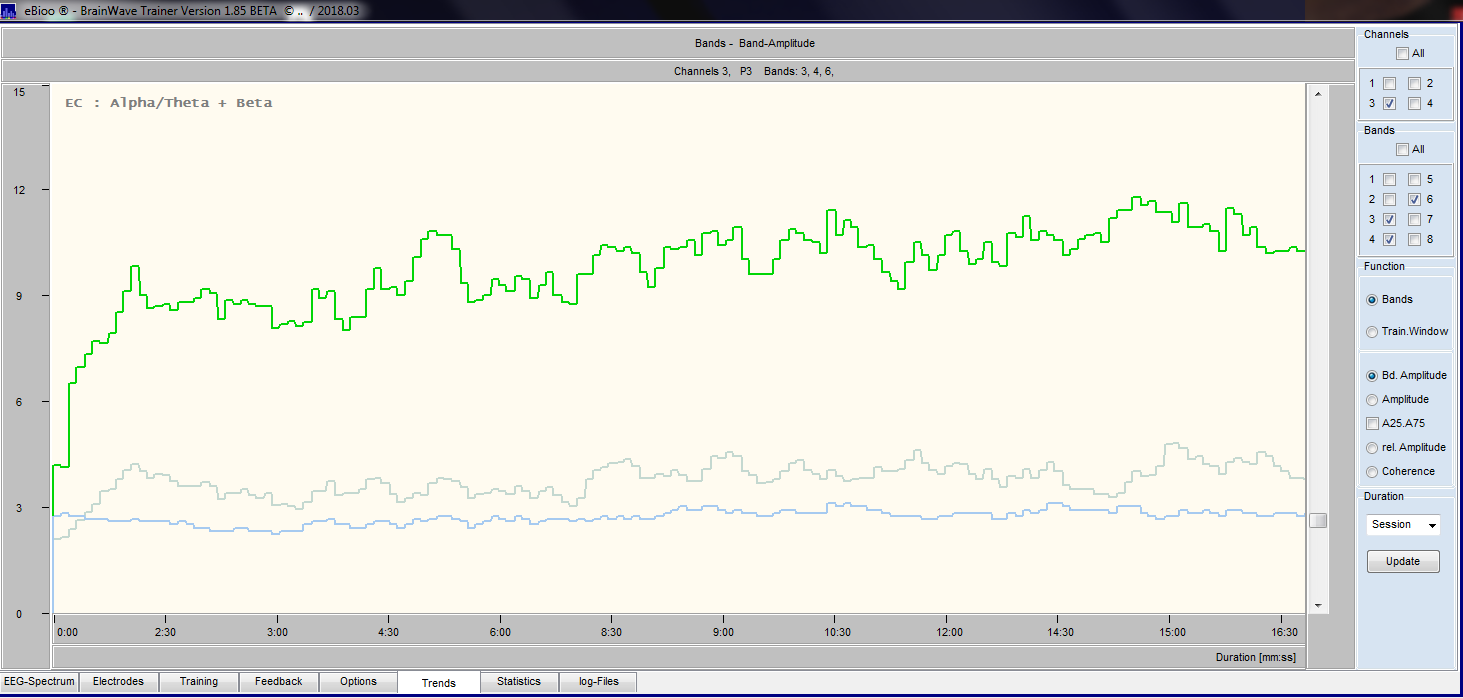

eBioo - Trend-Darstellung ausgewählter Bänder oder Funktionen



eBioo Auswertungen und Trainingsmethoden

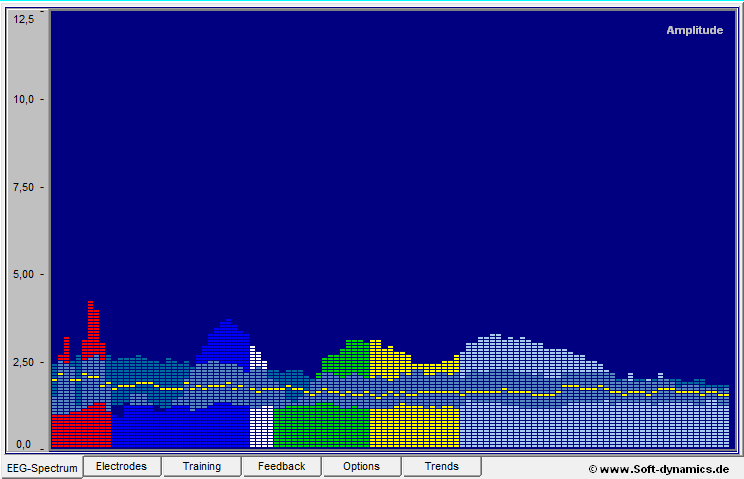

Neurofeedback - eBioo Amplitude Amplitude:

Die Amplitude wird in eBioo als 'spektrale Dichte' ermittelt, in Mikrovolt (uV) angegeben, und ist die maximale Schwingungsauslenkung einer Frequenz (vgl.: Band-Amplitude). Die farblich ausgefüllte Fläche stellt die augenblickliche Amplitude dar, während die gelbe Linie Linie hier den statistischen Medianwert der Amplitude kenntlich macht.

Frequenzbänder (v.l.n.r.): Delta, Theta1, Theta2, Alpha, SMR, Beta ( rot, blau, weiß, grün, gelb, hell-blau )

Die Filterordnung, die die Trennschärfe bzw. -unschärfe der Filter bestimt, kann im Programm eBioo durch die Anzahl der Wellen d.h. Anzahl der Schwingungen festgelegt werden, die für eine Amplitudenermittlung herangezogen werden. Je mehr Wellen für die Amplitudenbestimmung verwendet werden, um so größer ist die Trennschärfe in Hz - und zwangsläufig damit aber auch die mittlere zeitliche Verzögerung mit der ein Feedback-Signal erscheinen kann. (Rechenbeispiel: 10 Wellen einer Frequenz von 10 Hz haben eine Zeitdauer von 1.0 Sekunden; die mittlere zeitliche Verzögerung beträgt daher hierbei 0.5 Sekunden)


Amplitude größeres Detailbild

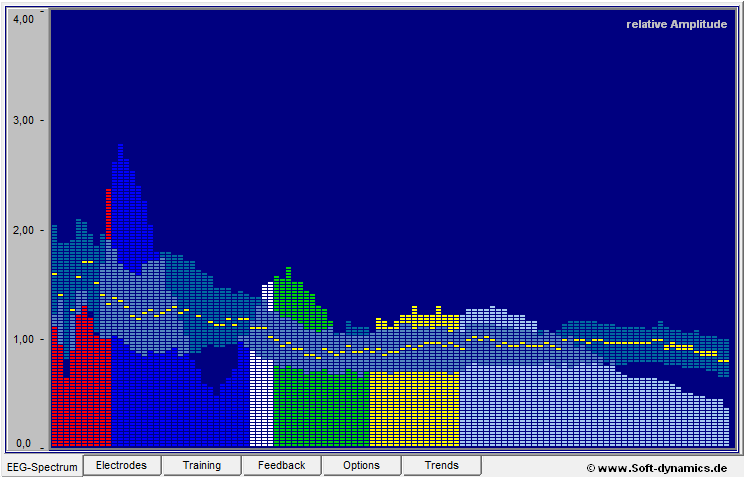

Neurofeedback - eBioo relative Amplitude Relative Amplitude:

Die relative Amplitude ist die Amplitude einer Frequenz im Vergleich zur jeweiligen Durchschnittsamplitude der sie umgebenden Frequenzbänder und wird ermittelt, indem zu jedem Zeitpunkt die absolute Amplitude durch die aktuelle durchschnittliche Amplitude (hier: des Frequenzbereichs der Bänder Theta bis Beta) dividiert wird. ( rel.A := A/[A] ) Die relative Amplitude hat damit einen Mittelwert von 1,0 (und zwar unabhängig von der aktuellen absoluten bzw. durchschnittlichen Amplitude eines Frequenzbereichs) und einen Wertebereich der im Allgemeinen von 0,5 bis etwa 2,5 reicht.

Zeitweilige Amplitudenerhöhungen (auch z.B. Turbulenzen) wirken sich bei der Trainingsmethode 'relative Amplitude' daher weniger stark aus, als mit der Trainingsmethode 'Amplitude', da mit der Trainingsmethode 'fördere Amplitude' auch Amplitudenerhöhungen durch Turbulenzen mit belohnt werden. Mit der Trainingsmethode 'relative Amplitude' wird mehr die Struktur der Amplitudenverteilung trainiert. Die Trainingsmethode 'relative Amplitude' kann mit eBioo mit der Trainingsmethode 'Amplitude' auch kombiniert werden.

Gelbe Linie: statistischer Medianwert der relativen Amplitude
Mittelblaues Band       : 50%-ige Aufenthaltswahrscheinlichkeit der Amplitudenwerte (siehe auch: Statistikauswertung )


Relative Amplitude größeres Detailbild

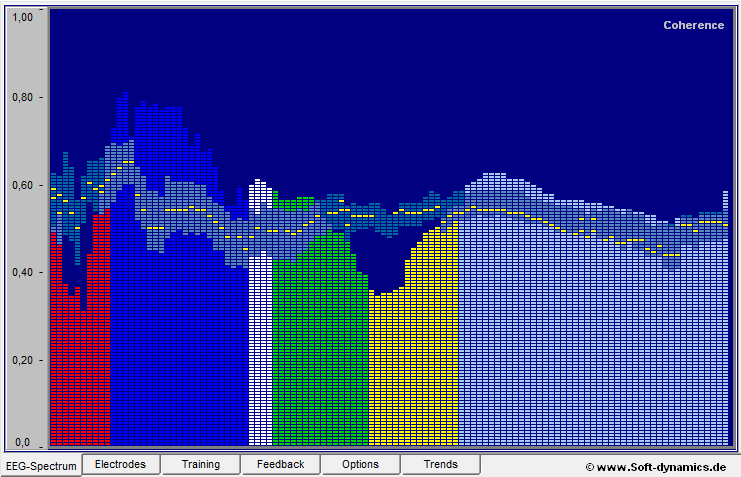

Neurofeedback - eBioo Kohärenz Kohärenz:

Die Kohärenz ist in eBioo als Echtzeit-Spektraldarstellung und der gewählten Frequenzauflösung darstellbar und auch als Trainingsmethode auswählbar. Die Kohärenz hat einen Wertebereich von 0,0 bis 1,0 (in der Praxis auch schon mal als 0 - 100% bezeichnet).

Die Kohärenz ist ein Maß für die Stabilität der Phasendifferenz zweier Signale einer bestimmten Frequenz und ist nach dem Amplitudentraining eine in der Praxis gebräuchliche und wichtige Trainingsfunktion. Die Kohärenz ist in der Neurodiagnostik ein Maß für die Interkonnektivität, also ein Maß dafür, wie stark die Signale zweier Meßpunkte miteinander gekoppelt sind.

Gelbe Linie: statistischer Medianwert der Kohärenz


Kohärenz größeres Detailbild

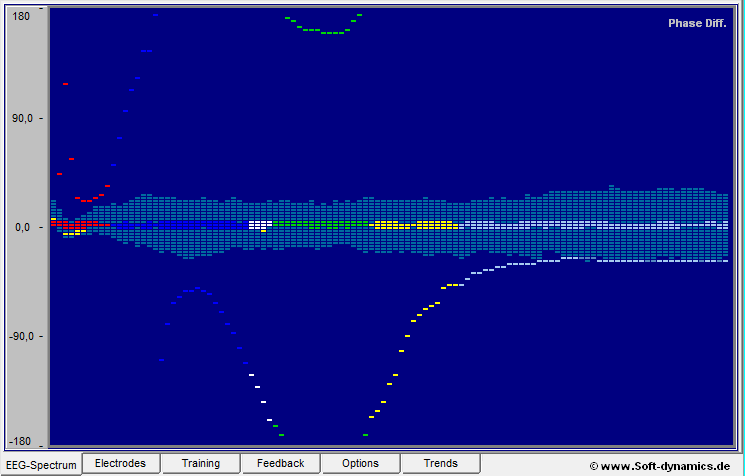

Neurofeedback - eBioo Phasendifferenz Phasendifferenz:

Die Phasendifferenz eines 2-kanaligen Signals wird frequenzspezifisch dargestellt, in Grad angegeben und hat in eBioo den Wertebereich -180 bis +180 Grad.

In eBioo werden die Werte der Ausgabefunktion 'Phasendifferenz' nicht als Balkendiagramm sondern nur als Balkenspitzen dargestellt, damit es bei Wertesteigerungen über 180 Grad hinaus optisch nicht zu einem "umklappen" der Balken kommt, was die Lesbarkeit stark beeinträchtigen würde. Werte zwischen 180 und 360 Grad werden auf dem Bereich -180 bis 0 dargestellt. So ist eine Phasendifferenz von 181 Grad identisch mit einer Phasendifferenz von -179 Grad ( -179 = 181 - 360 Grad ).

Das mittel-blaue Band der 50%-igen Aufenthaltswahrscheinlichkeit liegt im Beispiel (siehe: Vorschaubild links) im gesamten Frequenzbereich (ausgenommen Delta) zwischen etwa +35 und -20 Grad. Die gepunktete Linie zeigt einen momentanen Phasensprung an.


Phasendifferenz größeres Detailbild




Neurofeedback - Funktionsauswahl

Um im Programm zwischen den einzelnen Anzeigefunktionen oder Darstellungsarten zu wechseln, genügt es, im Spektrum-Bildschirm mit einem rechte-Maustasten-Click im dadurch angezeigten PopUp-Menu die gewünschten Anzeigefunktion auszuwählen.





Um die Trainingsparameter zu konfigurieren
werden 2 Reihen zu je 8 Filtern
mit jeweils unabhängig einstellbaren Frequenz- bereichen und unabhängig konfigurierbaren Trainingsfunktionen bereit gestellt:



Vollständiges Trainingsdesign
in größerem Bild einsehen

Fortsetzung siehe:

Parameterwahl Trainingdesigns

Als Trainingsfunktionen stehen u.a. zur Verfügung:
Amplitude Kohärenz Spektrale Leistung (en: Power)
Asymmetrie Band-Amplitude mittlere Amplitude (en: Channel Average)
relative Amplitude Spitzenfrequenz Phasensynchronität
relative Asymmetrie Phasendifferenz u.v.a.m.


Um neue Trainingskonzepte zu realisieren, muss bei marktgängigen Software-Produkten ein sogenanntes Design in einem Formblatt entworfen werden oder es muss eine spezielle mathematische Formel in einem "Wizard" eingegeben werden. Der Aufwand für Entwurf, Realisierung und Test eines neuen und genau auf einen Klienten abgestimmten Trainingskonzepts übersteigt hier oft weit mehr als eine Stunde Arbeitszeit und erfordert nicht selten eine ingenieurähnliche Schulung. Zudem ist das Design statisch, d.h. es kann während des Trainings nicht auf die individuellen Besonderheiten des Klienten hin optimiert werden. Ein vergleichbares Training in eBioo zu realisieren erfordert oft nicht mehr als zwei bis drei Minuten an Zeitaufwand.
In eBioo ist nur folgendes erforderlich: Auswahl der Datenkanäle, Auswahl der Trainingsfunktionen und Auswahl der dazugehörigen Frequenzbereiche. Mehrere Trainingsfunktionen und Frequenzbereiche können in einer Trainingssession selbstverständlich miteinander kombiniert und während des laufenden Trainings auch optimiert werden. Die hochauflösende Spektraldarstellung liefert dabei hilfreiche Rückmeldungen zur Optimierung.



Verwenden Sie Ihre Zeit mit der Durchführung von Trainings
anstatt mit der Programmierung von Training-Designs






zur [Startseite]




























Hinweise: (*1) Heimtrainer (en: Remote Training) = Personen, die unter Anleitung bzw. Supervision ein Individualtraining mit einem Leihgerät zu Hause zur Wiederholung und Vertiefung fortsetzen.


Anfragen von Kooperationspartnern, Trainern und Benutzern, sowie Anregungen von Wissenschaftlern sind willkommen.
